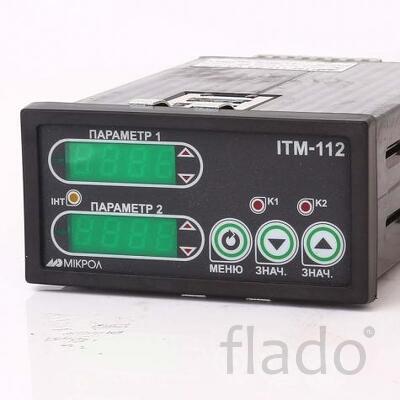

Двухканальный микропроцессорный индикатор ИТМ-112





Двухканальный микропроцессорный индикатор ИТМ-112 предназначен для:


измерения двух входных физических параметров (температура, давление, расход, уровень и т. п.), обработка, преобразование, использование математических функций и отображение на двух встроенных четырехразрядных цифровых дисплеях
Сигнализация выхода измеряемых величин за уставки сигнализации
Регулирование входных параметров по 2-х или 3-х позиционному закону
Индикация технологических параметров получаемых по интерфейсу от внешних устройств (в режиме MASTER или SLAVE) и передача измеряемых величин по интерфейсу другим устройствам или на верхний уровень (ПК), что позволяет использовать индикаторы в качестве удаленного устройства сбора информации при работе в современных сетях управления


Технические характеристики


Характеристики
Значение


Аналоговый входной сигнал


Количество аналоговых входов
2


Диапазон изменения входного сигнала:




унифицированные
напряжения
от термопреобразователей сопротивления
от термопар


0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
0-50мВ, 0-75 мВ, 0-200 мВ, 0-1 В, 0-5 В
ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23>
ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)


Период измерения
0,1 с


Гальваническая изоляция
трехуровневая (по входу, выходу, питанию)


Период обновления информации на дисплее
не более 0,5 с


Основная приведенная погрешность преобразования
±2%


Цифровая индикация:


Количество цифровых дисплеев
2


Точность индикации
±0,01%


Количество разрядов цифрового индикатора
4


Высота цифр светодиодных индикаторов
8 мм


Дискретные выходные сигналы:


Количество дискретных выходов
2


Типы выходов:


транзистор ОК
до 40В, 100мА


механическое реле (переключаемый контакт)
до 250В, 8А переменного тока при резистивной нагрузке
до 250В, 3А переменного тока при индуктивной нагрузке (cos=0,4)
от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке


твердотельное реле
до 60В, 1АAC/ADC


Гальваническая развязка дискретных выходов
между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)


Последовательный интерфейс RS-485


Тип канала
Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени


Количествоприемопередатчиков
32 приемопередатчика на одном сегменте


Максимальная длина линии в пределах одного сегмента сети
1200 метров


Количество активных передатчиков
только один передатчик активный


Максимальное количество узлов в сети
250 с учетом магистральных усилителей


Вид кабеля
витая пара, экранированная витая пара


Гальваническая развязка
интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)


Протокол связи
Modbus режим RTU (Remote Terminal Unit)
