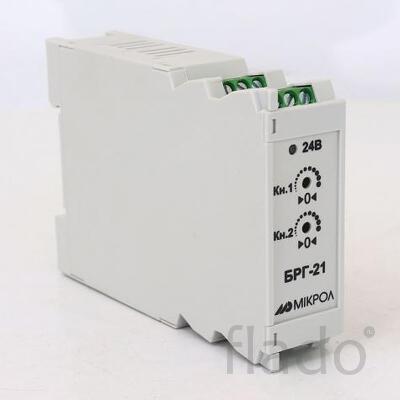

Блок гальванической развязки БРГ-21 предназначен для гальванического разделения цепей аналоговых сигналов постоянного напряжения или тока.
Техническая характеристика
Параметры
Значение
Входы
Количество аналоговых входов
2
Диапазоны входных сигналов (входы гальванически разделены между собой, пассивные, требуют внешний источник питания)
0-5 мА (Rвх= 200 Ом),
0-20 мА (Rвх= 50 Ом)
4-20 мА (Rвх=50 Ом)
0-10 В (Rвх=20 кОм)
Выходы
Количество аналоговых выходов
2
Диапазоны изменения выходных сигналов (выходы гальванически связаны, активные, не требуют внешнего источника питания)
0-5 В
0-10 В
Время установления выходного сигнала при изменении входного от 0 до 100%, не более
0,5 сек
Основная приведенная погрешность
преобразования
±0,2 %
Изоляция
Гальваническая изоляция
трехуровневая (по входу, выходу, питанию
Сопротивление изоляции
не менее 20 МОм
Электрическая прочность изоляции, не менее
500 В
Электрические данные
Напряжение питания постоянного тока
от 18 В до 36 В
Ток потребления, не более
50 мА
Корпус и условия эксплуатации
Размер корпуса (ВхШхГ)
75 х 26 х 115 мм
Масса преобразователя
0,13 кг
Температура окружающей среды
от -40 С до +70 С
Область применения
Блок широко используется для контроля электрических сетей и установок, для телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоемких объектов различных отраслей промышленности.
